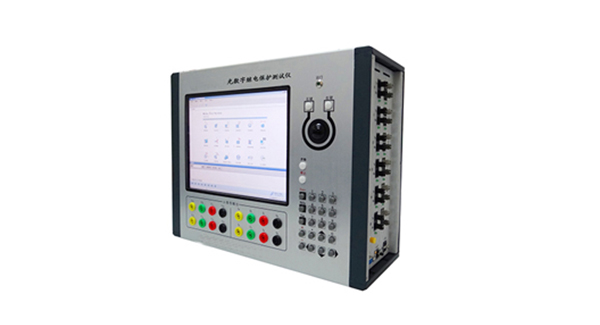

數模一體繼電保護測試儀-強大的模擬仿真能力
發布人：國電銘科發布時間：2025-01-16 咨詢熱線(產品咨詢與技術支持)：400-627-1108
首先，
數模一體繼電保護測試儀采用了先進的數字信號處理器（DSP）和高速模擬電路技術，具有高速的數據處理能力和高精度的測量精度。這使得該測試儀能夠快速準確地測試各種保護裝置的參數，包括電流、電壓、功率因數等。
其次，
數模一體繼電保護測試儀還具備強大的模擬仿真能力。它能夠模擬各種電力系統故障和異常情況，例如線路短路、斷線、電壓波動等，并測試保護裝置在這些情況下的響應時間和動作準確性。這種模擬仿真能力對于開發和評估保護裝置的性能非常有幫助。
此外，
數模一體繼電保護測試儀還具有多種測試模式，包括手動測試、自動測試和組合測試等。用戶可以根據實際需求選擇合適的測試模式，以便更高效地進行測試工作。
最后，
數模一體繼電保護測試儀還具有友好的用戶界面和簡單易用的操作流程，使得用戶可以輕松地掌握其使用方法。同時，該測試儀還配備了多種通訊接口，如串口、USB和網絡接口等，方便用戶進行數據傳輸和遠程控制。
產品特點—— Characteristic Description
- 1. 4/6/8對100M光纖通訊以太網接口，可收發IEC61850-9-1/2幀格式的采樣值、Goose、IEEE-1588報文；
- 2. 整機更大支持24組SV報文+64組Goose報文同時輸出；
- 3. 3/5對2~10M光纖串口，可收發IEC60044-7/8 FT3、國網擴展FT3、許繼私有FT3幀格式的采樣值報文；
- 4. 12路模擬小信號輸出，提供針對小信號輸入的保護裝置的測試；
- 5. 內置GPS對時模塊，同時提供1對光同步接口，可接收IRIG-B/PPS對時，也可對外提供IRIG-B碼同步時鐘源；
- 6. 完整解析SCL文件（SCD、CID、ICD、NPI），實現對SV、GS信息的自動配置；
- 7. 嵌入報文偵測、監視與抓包功能，自動分析報文類型、屬性、波形、幅值、相位、頻率、Goose狀態、品質因素等，支持SV報文重新采樣，自動統計報文離散度，對異常報文進行告警；報文幀數據可逐一解析對比，支持PCAP文件輸出；
- 8. 嵌入PCAP報文回放功能，可對導入的PCAP文件進行自定義編輯及保存，可產生碎包、巨包，可疊加CRC錯誤，可定量發送指定幀報文，可循環播放；
- 9.嵌入SV、GS、FT3異常幀模擬測試功能，支持丟幀、錯序、抖動、雙A/D不一致、錯值、stNum/sqNum異常、CRC錯誤等異常模擬；
- 10.嵌入網絡壓力與Goose風暴測試功能，可自由組合SV與Goose產生指定流量的報文輸出；
- 11.嵌入智能終端SOE響應時間測試功能，測量精度<0.1ms；
- 12.嵌入同步時鐘測試功能，提供對時精度與守時精度測試，對時模式支持IRIG-B和IEEE-1588；
- 13.內置工控機，可單機操作或外聯PC操作，操作軟件一致；
- 14.光纖通訊接口提供數據轉發、鏡像、回環等.。
